핵심 공정 장비
A 정유공장용 가열기 석유 정제 작업의 핵심 열 장비로, 연료 연소에서 발생하는 열을 관형 코일을 통해 흐르는 공정 유체로 전달합니다. 이는 원유 증류, 수소화 분해, 지연 코킹 및 촉매 개질을 포함한 중요한 정유 공정에 정밀한 온도 제어를 제공합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 중국의 가열로 및 원심 주조로 튜브 전문 브랜드로 SINOPEC, PetroChina 및 CNOOC의 1급 공급업체이자 Sinochem Group의 적격 공급업체입니다. 이 회사는 대규모 가열로 제조 기지, 지능형 노 튜브 생산 시설, 롤온/롤오프 도크를 운영하여 석유화학, 석탄화학, 정유 산업 전반의 고객에게 가열로에 대한 EPC 계약 서비스를 제공합니다.
정유소 연소 히터의 핵심 유형
R
반응 히터
가열 및 촉매 반응은 수소화분해 및 촉매 개질에 사용되는 섭씨 850~1000도에서 튜브 내부에서 동시에 발생합니다.
D
증류 히터
분해를 일으키지 않고 탄화수소 흐름을 특정 온도까지 끌어올려 원유 증류 및 방향족 분리에 사용됩니다.
API 560 표준에 따르면 일반적인 히터 구성에는 수직 원통형 히터, 객실 수평 코일 히터, 수직 튜브가 있는 박스 히터 및 나선형 코일 히터가 포함됩니다. 수직 원통형 히터는 높은 열 전달 효율과 균일한 온도 분포를 제공합니다. 캐빈 수평 코일 히터는 설치 공간이 최소화된 컴팩트한 디자인이 특징입니다. 수직 튜브가 있는 박스 히터를 사용하면 유지 관리에 쉽게 접근할 수 있습니다. 나선형 코일 히터는 압력 강하 및 오염 가능성을 최소화합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 성숙한 엔지니어링 솔루션과 독립적인 핵심 제품 제조 역량을 활용하여 이러한 모든 히터 유형을 맞춤화합니다.
열 효율 및 최적화
60-65 %
총 운영 비용 중 에너지 비용 비율
20-25 °F
필름 온도 상승
코킹 속도를 두 배로 늘립니다.
복사 부분은 히터 내의 가장 높은 온도에서 작동하며, 여기서 튜브 금속 온도는 장비 수명을 직접적으로 결정합니다. 대류부는 핀 튜브를 통해 배가스의 폐열을 회수하여 전체 효율을 향상시키는 데 중요한 요소로 작용합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 복사 구간에서 균일한 열 유속 분포와 대류 구간에서 최적화된 폐열 회수를 강조합니다. 코킹은 장기 작동에 영향을 미치는 주요 과제를 나타냅니다. 필름 온도가 화씨 20~25도씩 올라갈 때마다 코킹 속도는 약 두 배로 늘어납니다. Tuopu Industry (Jiangsu) Co., Ltd.는 East China Institute, Huafu Institute 및 Luoyang Institute와의 긴밀한 협력을 통해 광범위한 연소 히터 최적화 경험을 축적했습니다.
Tuopu 산업 제품 포트폴리오
| 제품명 | 응용단위 | 핵심 기능 |

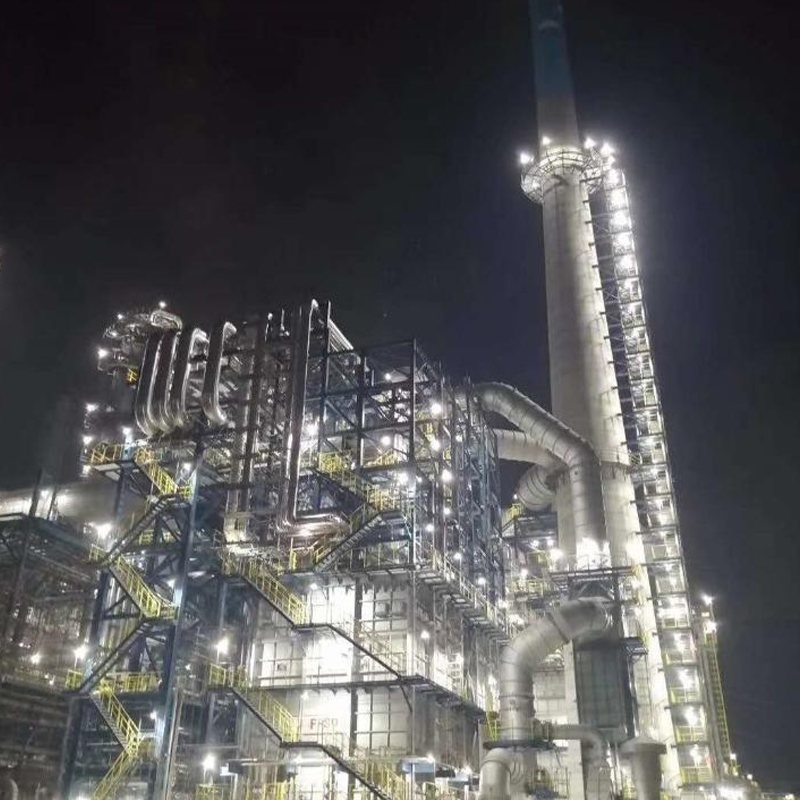

| CDU 및 VDU용 연소형 히터 | 원유 증류 장치 | 성분 분리를 위해 원유를 증류 온도로 가열 |

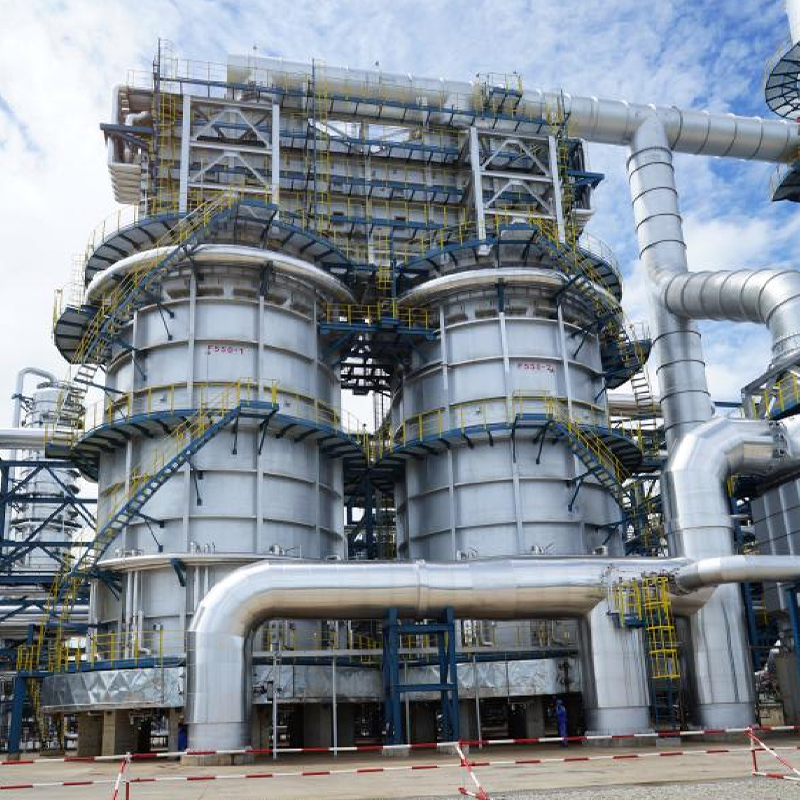

| 수소화분해 연소 히터 | 수소화분해 장치 | 중유 수소화분해 반응을 위한 고온 열원 제공 |

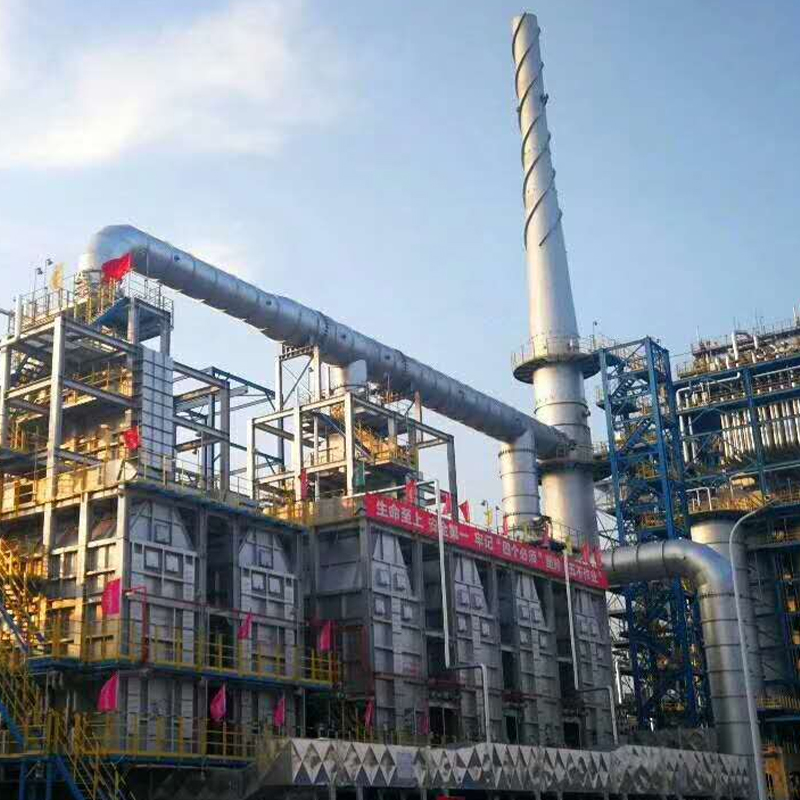

| 잔류물 수소화분해 히터 | 잔류물 수소화 처리 장치 | 경질유 수율 향상을 위해 고황 고금속 잔류물 처리 |

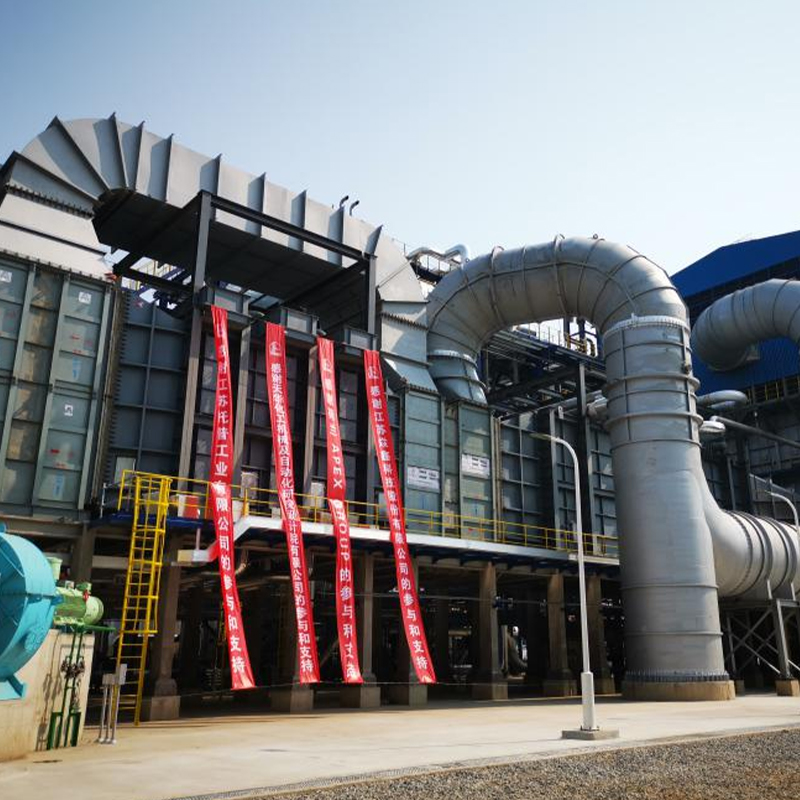

| 수소발생 개질기 | 수소생산단위 | 탄화수소 증기 개질을 위해 섭씨 1000도 수준의 열 전달 |

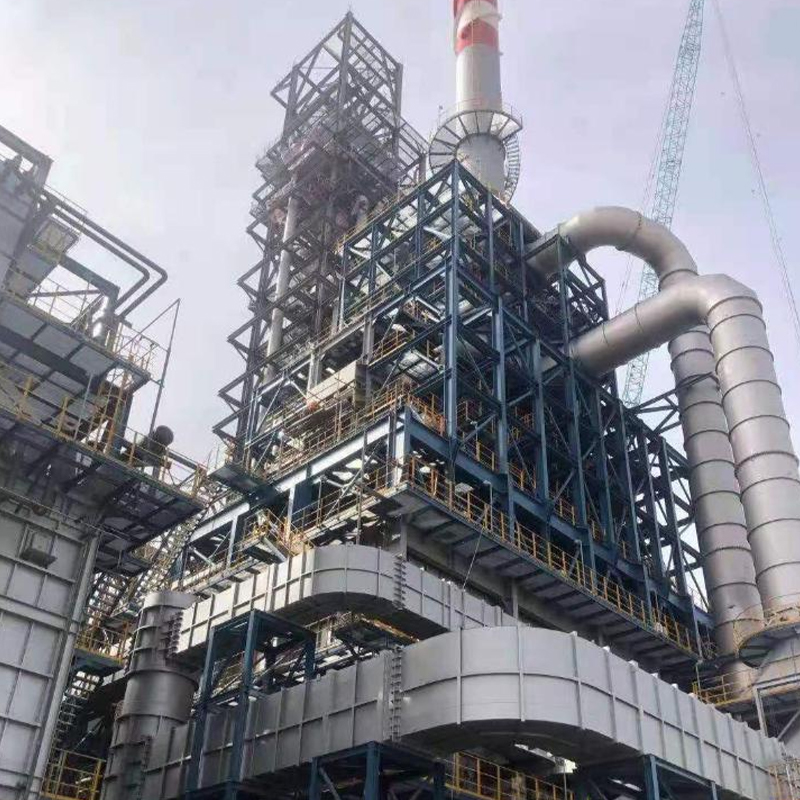

| 포인원 개질 가열식 히터 | 촉매 개질 장치 | 다중 통과 반응 가열을 통합하여 장치 소형화 개선 |

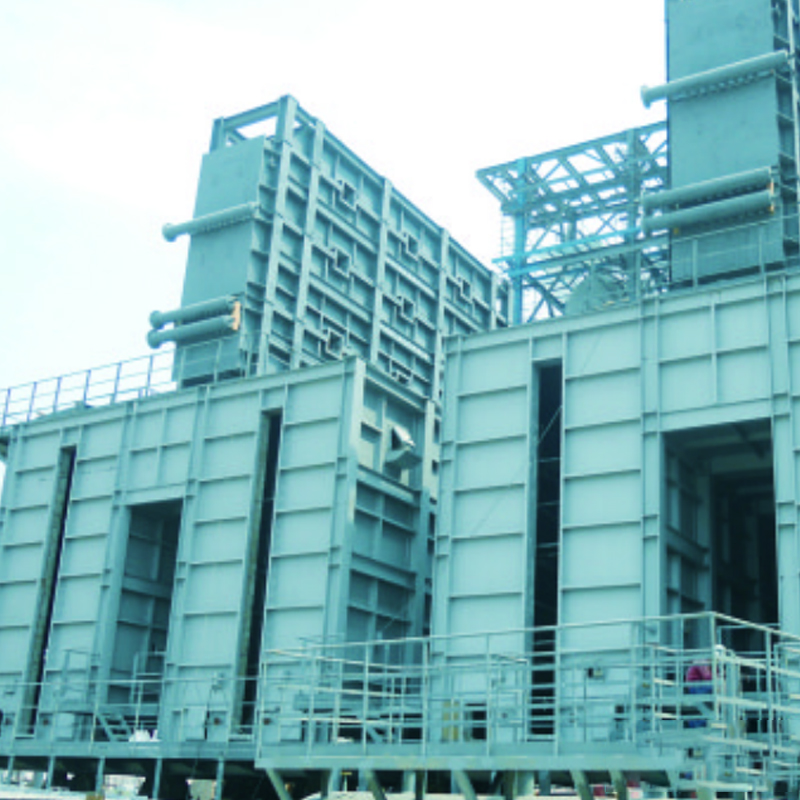

| 지연 코크스 히터 | 지연 코크스화 장치 | 석유 코크스 생산을 위한 무거운 잔류물을 분해 온도까지 가열 |

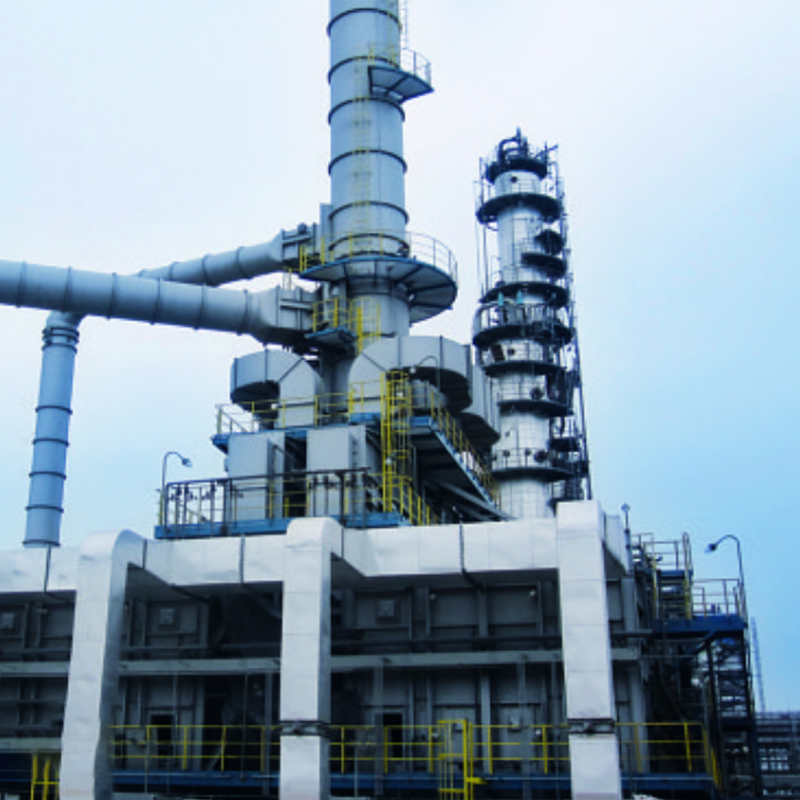

| 비스브레이킹 유닛용 히터 | Visbreaking Unit | 중유 점도를 감소시켜 흐름 특성을 향상시킵니다. |

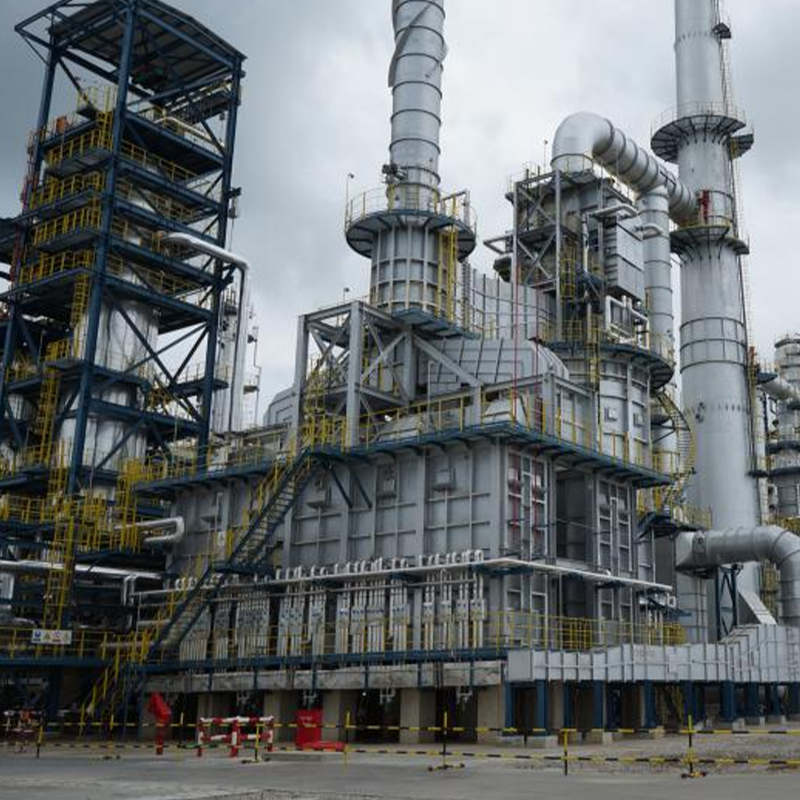

| 디젤 수소처리 연소 히터 | 디젤 수소처리 장치 | 수첨탈황 및 탈질 반응을 위한 공급원료 예열 |

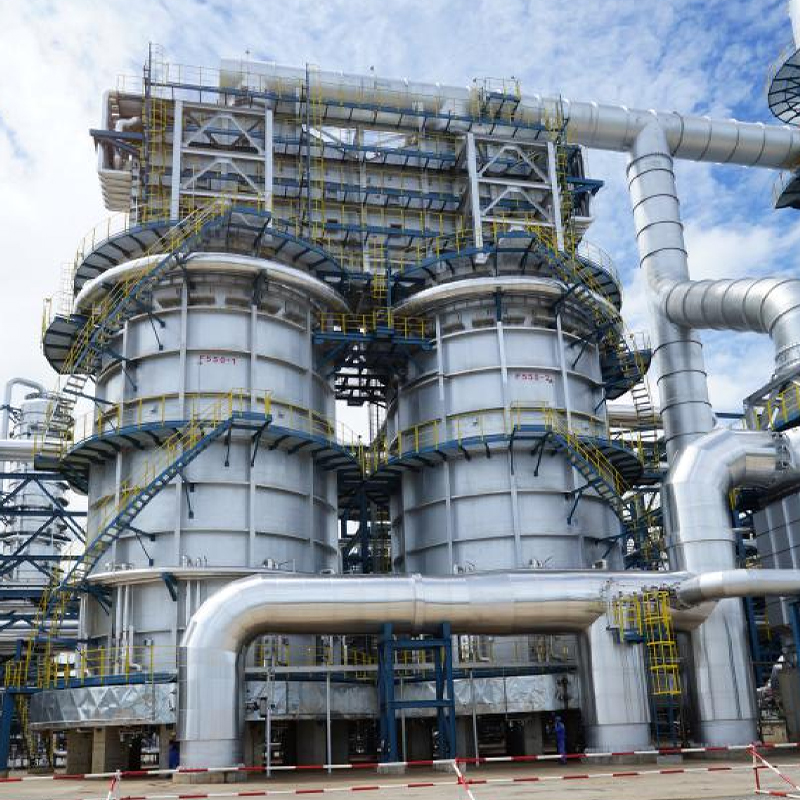

| 자일렌 리보일러 연소 히터 | 방향족 분리 장치 | 자일렌 증류탑에 리보일러 열원 제공 |

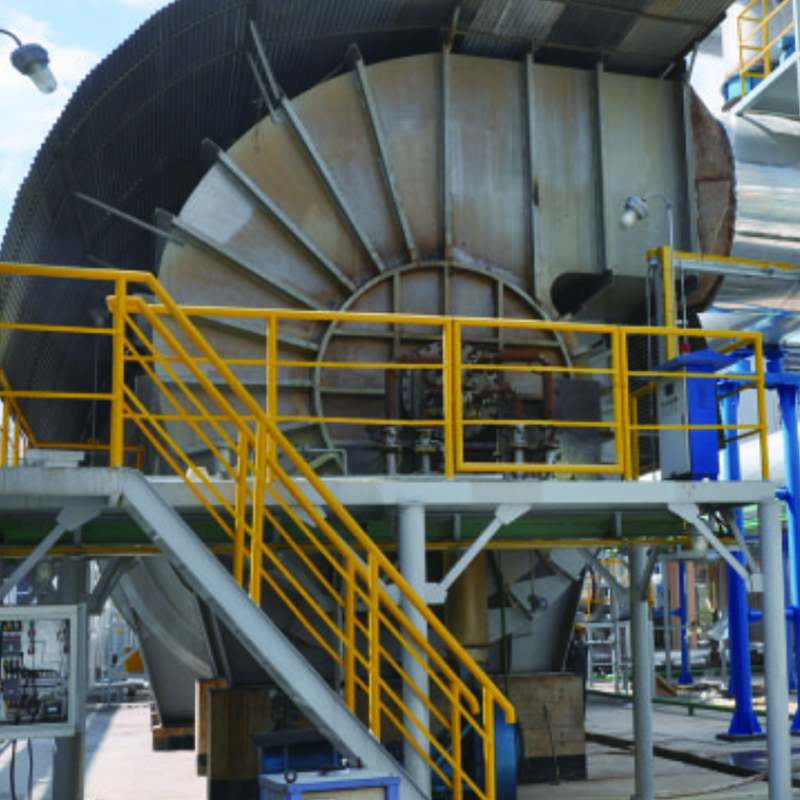

| 유황 소각로 | 유황회수장치 | 환경기준 충족을 위한 황함유 부생가스 소각 |
재료 선택 및 내구성
01
방사 섹션 튜브
HP 시리즈 원심 주조 합금강 튜브는 섭씨 950도 이상에서 안정적이며 고온 크리프 저항 및 침탄 방지 기능을 갖추고 있습니다.
➔
02
대류 섹션 핀
효율적인 폐열 회수를 위해 내열성과 배가스 내식성의 균형을 유지합니다.
➔
03
모듈형 내화물
내화섬유모듈, 경량, 우수한 단열성, 설치 용이, 기존 벽돌 대체
Tuopu Industry (Jiangsu) Co., Ltd.는 지능형 원심 주조로 튜브 생산 라인을 운영하여 우수한 고온 크리프 저항 및 침탄 방지 특성을 갖춘 에틸렌 분해 튜브 및 복사 코일을 포함한 핵심 부품을 제조합니다. 이 회사는 균일한 온도 분포를 달성하고 국부적인 과열로 인한 튜브 손상을 방지하기 위해 최적화된 버너 배열과 결합된 연소식 히터 설계에 모듈형 내화 라이닝 구조를 채택했습니다.
안전한 작동 및 환경 규정 준수
⚠
중요 데이터
공기 과잉률이 1% 증가할 때마다 연료 소비량이 약 0.5% 증가하며 이에 따라 NOx 및 CO2 배출량도 증가합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 연소식 히터 설계에 고급 연소 제어 시스템을 통합하여 연도 가스 산소 함량 및 튜브 벽 온도의 정밀한 모니터링을 통해 연소 최적화 및 배출 제어라는 두 가지 목표를 달성합니다.
시동 및 정지 단계에서 점화식 히터는 정유소 운영에서 가장 높은 안전 위험을 나타냅니다. Tuopu Industry (Jiangsu) Co., Ltd.의 엔지니어링 솔루션은 국제 안전 표준을 엄격히 준수하며 신뢰할 수 있는 화염 감지, 연료 차단 및 환기 연동 시스템을 통합하여 전체 장비 수명주기 동안 안전한 작동을 보장합니다.
자주 묻는 질문
1분기
정유소 가열식 히터가 일반적으로 달성할 수 있는 열 효율은 무엇입니까?
현대 정유소 연소 히터는 일반적으로 85~92%의 열 효율을 달성합니다. 복사 섹션은 대류와 복사를 통해 열을 전달하는 반면, 대류 섹션은 핀 튜브를 사용하여 폐열을 회수합니다. 적절한 공기과잉 비율을 유지하고 대류 구역 오염을 정기적으로 청소하며 버너 화염 형상을 최적화하는 것이 효과적인 조치입니다.
2분기
코킹의 주요 원인은 무엇이며 이를 방지하는 방법은 무엇입니까?
코킹은 주로 과도한 튜브 벽 필름 온도, 낮은 유체 속도 및 체류 시간 연장으로 인해 발생합니다. 업계 데이터에 따르면 필름 온도가 화씨 20~25도씩 올라갈 때마다 코킹 속도는 약 두 배로 늘어납니다. 예방에는 필름 온도를 낮추기 위한 질량 속도 증가, 코킹 속도를 약 16% 줄일 수 있는 증기 주입 최적화, 소형 화염 다중 버너 배열 채택 등이 포함됩니다.
3분기
정유소에서 사용되는 주요 히터 구성은 무엇입니까?
API 560 표준에 따르면 일반적인 구성에는 고효율과 균일한 분포를 갖춘 수직 원통형 히터, 컴팩트한 구조의 캐빈 수평 코일 히터, 유지 관리가 용이한 수직 튜브가 있는 박스 히터, 고점도 유체용 나선형 코일 히터가 포함됩니다. 선택은 공정 요구 사항, 현장 조건 및 투자 예산에 따라 달라집니다.
4분기
가열식 히터의 일반적인 작동 주기 길이는 얼마입니까?
작동 주기는 공정 유형과 공급원료에 따라 다릅니다. 지연 코킹 히터는 일반적으로 3~6개월마다 온라인 디코킹을 거치며, 증기 공기 디코킹은 약 12개월마다 수행됩니다. 원유 증류 히터는 3~5년의 주기를 달성할 수 있습니다. 매개변수 최적화, 모니터링 강화 및 시기적절한 디코킹을 통해 작동 주기가 연장됩니다.
Q5
복사 단면 튜브에 일반적으로 사용되는 재료는 무엇입니까?
복사 섹션 튜브는 일반적으로 HP-50 및 HP-Plus와 같은 HP 시리즈 원심 주조 합금강 튜브를 사용하여 섭씨 850~1000도에서 작동합니다. 이들 소재는 우수한 고온 크리프성, 내침탄성, 내산화성을 나타냅니다. Tuopu Industry (Jiangsu) Co., Ltd.는 지능형 원심 주조로 튜브 생산 라인을 운영합니다.
Q6
연소된 히터에서 NOx 배출을 줄이는 방법
주요 접근 방식에는 단계적 연소 및 연도 가스 재순환을 활용하여 배출을 표준 입방미터당 30밀리그램 미만으로 제어하는 저NOx 버너 설치, 연소 공기 예열 온도 최적화, 공기 과잉률 정밀 제어 및 정기적인 버너 유지 관리 수행이 포함됩니다.
Q7
대류 구역 오염이 히터 작동에 어떤 영향을 미칩니 까?
대류 섹션 오염은 열 전달 효율을 크게 감소시켜 스택 온도와 연료 소비를 증가시킵니다. 오염층은 단열재 역할을 합니다. 스팀 수트 블로워를 사용한 정기적인 청소가 필수적입니다. 습한 증기는 침식 손상을 유발하므로 증기 건조를 보장하는 것이 중요합니다.
Q8
가열식 히터 프로젝트에 대한 EPC 계약의 장점은 무엇입니까?
EPC 계약은 단일 책임 주체 하에 설계, 조달 및 건설을 통합하여 일정을 효과적으로 단축하고 인터페이스 관리 비용을 절감합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 대규모 제조 기반과 광범위한 프로젝트 관리 경험을 바탕으로 가열기 EPC 역량을 보유하고 있습니다.
선택 권장 사항
새로운 정유소 프로젝트
장기적인 운영 비용을 줄이기 위해 고효율, 고도로 자동화된 히터 구성을 우선시합니다. 복사 부분은 고온 합금 원심 주조 튜브를 사용해야 하고 대류 부분은 부식 방지 핀 튜브를 사용해야 하며 내화 라이닝은 모듈식 섬유 구조를 채택해야 합니다.
프로젝트 개편
에너지 효율성 개선 잠재력과 배출 규정 준수 경로를 평가하는 데 중점을 둡니다. 포괄적인 벽 온도 모니터링 시스템을 구축하고, 정기적인 연소 최적화 튜닝을 수행하고, 과학적 디코킹 일정을 개발하는 것이 장기적으로 안전한 작동의 핵심입니다.
Tuopu Industry (Jiangsu) Co., Ltd.는 유명 연구 기관과의 긴밀한 협력, 독립적인 핵심 제품 제조 역량 및 광범위한 엔지니어링 경험을 통해 글로벌 정유소 고객에게 개념 설계부터 애프터 서비스까지 전체 수명주기 지원을 제공합니다.
