용광로 부분 석유화학, 석탄화학, 정유 산업에 사용되는 산업용 가열식 히터 시스템의 핵심 구조 및 기능 구성 요소를 나타냅니다. 이러한 구성 요소는 가열로의 열효율, 작동 안정성 및 서비스 수명을 직접적으로 결정합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 중국의 가열로 및 원심 주조로 튜브 전문 제조업체로서 SINOPEC, PetroChina, CNOOC의 1차 공급업체 지위를 보유하고 있으며 Sinochem Group의 적격 공급업체 인증을 보유하고 있습니다. 이 회사는 에틸렌 분해로, 수소 발생 개질기, 스티렌 유닛 히터, CDU 및 VDU 히터, 4-in-1 개질기, DRI 개질기 튜브 어셈블리용로 교체 부품을 공급합니다.
핵심 제품 포트폴리오
Tuopu Industry (Jiangsu) Co., Ltd.는 대규모 연소식 히터 제조 기지, 지능형 용광로 튜브 생산 시설, 롤온/롤오프 도크를 운영하여 설계 및 제작부터 EPC 계약까지 전체 체인 역량을 가능하게 합니다. 이 회사는 일반 정유 서비스의 연소 히터에 대한 API 560 표준을 엄격하게 준수합니다. Fired Heater Parts 포트폴리오는 네 가지 기본 범주로 구성됩니다.
| 제품 카테고리 | 핵심 기능 | 적용범위 |
| 대류 섹션 모듈 | 대류 열 전달을 통해 공정 유체를 예열하고 연도 가스 온도를 낮춥니다. | 에틸렌 분해로, 수소 개질기, 대기 및 진공 증류 장치 |
| 튜브 시트 | 고온 및 고압 조건에서 퍼니스 튜브를 지지하고 고정합니다. | 대류 섹션 튜브 시트, 복사 섹션 튜브 시트 |
| 매니폴드 | 균일한 분배를 보장하기 위해 여러 흐름 경로에 공정 유체를 분배하거나 수집합니다. | 개질기 수집관, 분해로 분배 헤더 |
| 용광로 액세서리 시리즈 | 구조 부품, 내화 라이닝 지지대 및 밀봉 어셈블리 | 일반 산업용 가열기 지원 시스템 |

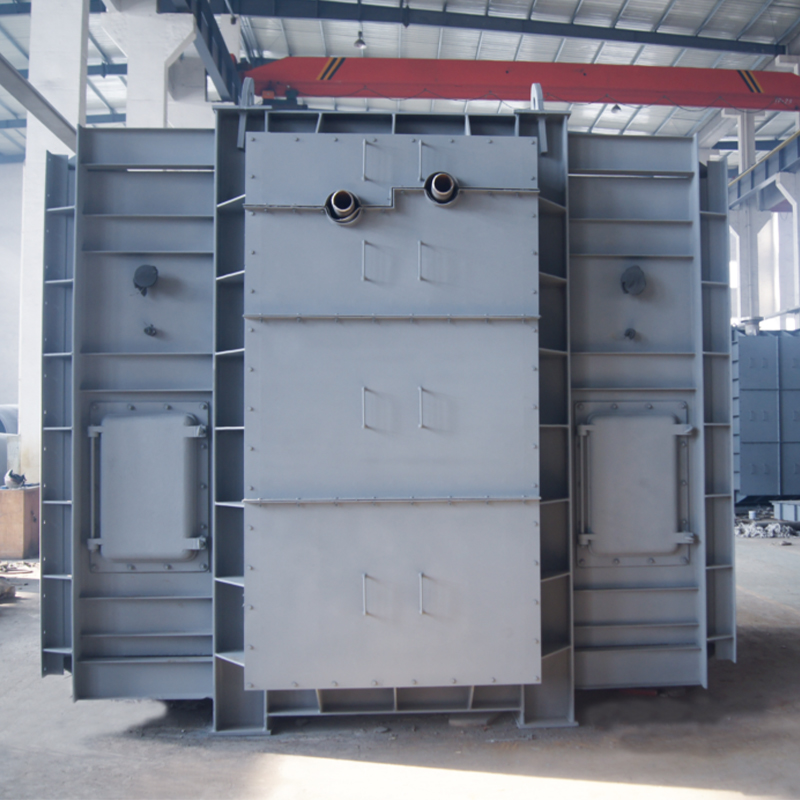

대류 섹션 모듈의 기술적 필수 사항
대류 구역은 복사 구역을 떠나는 연도 가스가 열 에너지를 계속 전달하는 임계 열 교환 구역 역할을 합니다. API 560 요구 사항에 따라 대류 섹션 설계는 향후 두 줄의 튜브를 위한 공간을 수용해야 하며 그을음 분사, 증기 랜싱 또는 물 세척 레인에 대한 조항을 통합해야 합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 열 전달 표면적을 확장하고 열 효율을 크게 향상시키기 위해 핀 튜브 또는 스터드 튜브를 사용하는 대류 섹션 모듈을 제조합니다. API 560은 대류 튜브 시트 두께가 1/2인치(약 12.7mm) 이상이어야 하며 외부 케이싱 온도가 화씨 180도(섭씨 약 82도)를 초과하지 않도록 내화 단열층을 사용하도록 지정합니다.
실제 엔지니어링 응용 분야에서 대류 튜브 뱅크는 일반적으로 표준 공칭 직경 배수를 기반으로 튜브 간격을 두고 엇갈린 배열을 사용합니다. Tuopu Industry (Jiangsu) Co., Ltd.의 대류 섹션 모듈은 검증된 엔지니어링 솔루션이 고온 황화, 오염 부식 및 기타 일반적인 서비스 문제를 효과적으로 해결하는 주요 정유 및 석유화학 기업의 개조 및 신개발 프로젝트에 널리 배포되었습니다.
튜브 시트 및 매니폴드의 재료 선택
튜브 시트는 고온, 고압 및 부식성 매체 환경에서 지속적으로 작동하는 퍼니스 튜브 시스템의 구조적 지지대 역할을 합니다. 주강 튜브 시트는 고온 크리프 및 구조적 강도에 대한 탁월한 저항성을 제공하므로 석유화학 가열식 히터에 선호됩니다. API 560은 명확한 재료 요구 사항을 설정합니다. 지지대 설계 온도가 화씨 1200도(섭씨 약 649도)를 초과하고 연료 바나듐과 나트륨 함량이 100ppm을 초과하는 경우 지지대는 50mm의 고밀도 주조 가능 내화물로 덮거나 특수 합금 재료로 제작되어야 합니다.
스테인레스 스틸 매니폴드 구성품은 석유화학 장치 내에서 유체 분배 및 수집 기능을 수행합니다. API 560 Second Edition 보충 조항에 따라 헤더 박스 내부에 위치한 매니폴드는 연결 튜브와 동일한 설계 압력에 대해 선택되어야 하며 설계 온도는 해당 위치의 최대 유체 작동 온도에 최소 섭씨 50도를 더한 값과 동일해야 합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 304, 321, 316 및 316L을 포함한 스테인레스 스틸 등급으로 외부 직경이 18mm ~ 610mm이고 벽 두께가 6mm ~ 50mm인 매니폴드를 제조하여 다양한 중압 및 저압 운송 파이프라인 요구 사항을 충족합니다.
퍼니스 액세서리 지원 시스템

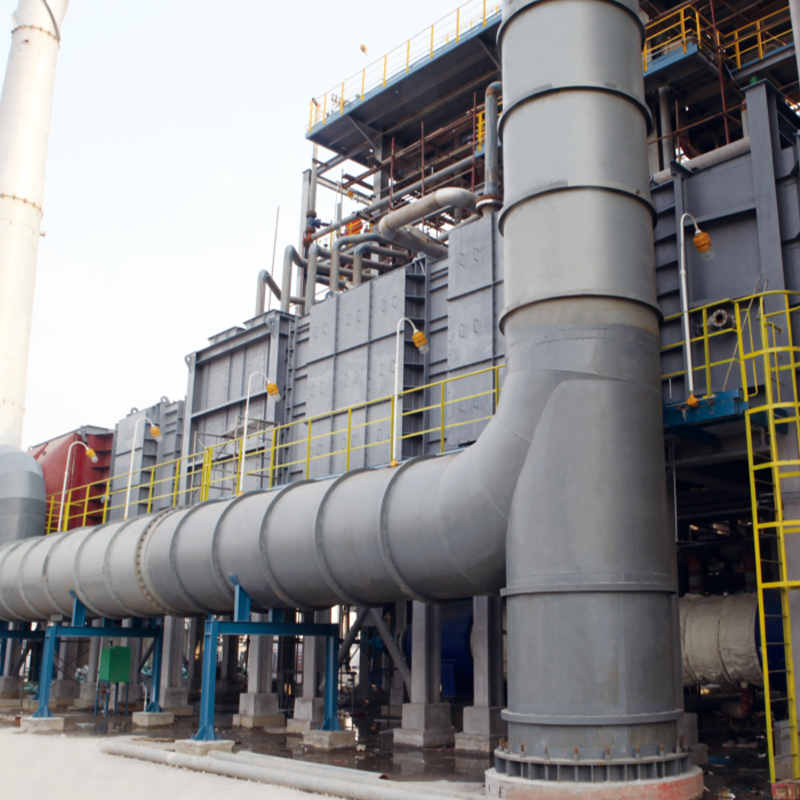

용광로 액세서리 시리즈에는 구조용 강철 부품, 내화 라이닝 앵커, 확장 조인트, 밀봉 어셈블리 및 출입문이 포함됩니다. 이러한 액세서리는 열 전달에 직접적으로 참여하지는 않지만 전반적인 퍼니스 밀봉 무결성, 열 효율성 및 유지 관리 접근성에 큰 영향을 미칩니다. Tuopu Industry (Jiangsu) Co., Ltd.는 전체 서비스 수명주기 동안 제품 신뢰성을 보장하기 위해 앵커 재료 요구 사항(최소 유형 304 스테인레스 스틸), 확장 조인트 배치 및 내화 구조 관행과 관련된 API 560 기술 사양을 엄격하게 구현합니다.
이 회사는 대규모 가열식 히터 제조 기지 내에서 지능형 생산 라인을 운영하여 원자재 검사, 정밀 주조, 기계 가공부터 완제품 테스트에 이르기까지 포괄적인 품질 관리를 달성합니다. SINOPEC, PetroChina 및 CNOOC의 1차 공급업체인 Tuopu Industry (Jiangsu) Co., Ltd.는 해외 시장에 제품을 수출하여 에틸렌 분해로 복사 코일 및 개질기 튜브 어셈블리를 포함한 고급 응용 분야에서 광범위한 프로젝트 실행 경험을 축적했습니다.
가열식 히터 부품 선택 지침
Furnace 교체 부품을 선택할 때 설계 조건, 매체 특성, 작동 주기 및 유지 관리 전략에 대한 종합적인 평가가 필수적입니다. 다음 표에는 주요 구성 요소에 대한 주요 선택 참조 요소가 요약되어 있습니다.
| 구성 요소 | 주요 선택 매개변수 | 공통재료 |
| 대류 섹션 모듈 | 열 전달 면적, 연소 가스 온도, 튜브 열 수, 확장 표면 유형 | 탄소강, 합금강 핀 튜브 |
| 튜브 시트 | 설계온도, 설계압력, 튜브홀 패턴, 부식여유 | 주강, 스테인리스강 |
| 매니폴드 | 유체 유량, 정격 압력, 온도 범위, 부식성 매체 | 304/316/316L 스테인레스 스틸 |
| 용광로 액세서리 | 내화 등급, 구조적 하중, 밀봉 요구 사항, 유지 보수 접근 | 탄소강, 스테인레스강, 내화물 |
자주 묻는 질문
01
대류 섹션 모듈과 복사 섹션의 주요 차이점은 무엇입니까
대류 섹션 모듈은 대류 열 전달을 지배적인 메커니즘으로 사용하며, 공정 유체는 복사 섹션으로 흐르기 전에 예열을 위해 대류 섹션으로 들어갑니다. 복사 부분은 가열을 위해 직접적인 화염 복사를 활용합니다. 대류 섹션은 더 낮은 연도 가스 온도에서 작동하며 일반적으로 열 전달을 향상시키기 위해 핀 또는 스터드 튜브와 같은 확장된 표면 튜브를 사용하는 반면, 복사 섹션은 더 높은 열 유속 밀도를 견뎌야 합니다.
02
주강 튜브 시트는 용접 튜브 시트에 비해 어떤 장점을 제공합니까?
주강 튜브 시트는 용접 결함이 없는 일체형 구조를 특징으로 하며 고온 및 고압 서비스 조건에 특히 중요한 고온 크리프에 대한 탁월한 저항성을 제공합니다. 용접된 튜브 시트는 장기간 열 순환 시 용접 균열이 발생하기 쉬운 반면, 주강 튜브 시트의 구조적 연속성은 이러한 위험을 효과적으로 완화합니다.
03
석유화학 장치에서 스테인리스강 매니폴드의 일반적인 응용 분야는 무엇입니까?
스테인레스 스틸 매니폴드는 에틸렌 분해로용 공급물 분배, 수소 개질기용 공정 가스 수집, 대기 및 진공 증류 장치용 측면 배출 추출에 널리 적용됩니다. 304등급과 316L 등급은 각각 가혹한 작동 환경에서 일반적인 부식 서비스와 염화물 함유 매체를 다룹니다.
04
가열식 히터 부품에 대한 API 560의 핵심 설계 요구 사항은 무엇입니까?
API 560은 프로세스 설계, 연소 설계, 기계 설계, 재료 선택, 제작 검사 및 설치 시운전을 다룹니다. 주요 요구 사항에는 최소 튜브 시트 두께, 내화 라이닝 앵커 재료, 매니폴드 설계 온도 여유, 대류 섹션 확장 규정 및 외부 케이싱 온도 제한이 포함됩니다.
05
점화된 히터 부품의 일반적인 교체 주기는 무엇입니까?
교체 주기는 작동 조건, 매체 부식성 및 유지 관리 방식에 따라 다릅니다. 대류 섹션 모듈은 일반적으로 5~8년마다 검사 평가가 필요한 반면, 튜브 시트와 매니폴드는 정상적인 작동 조건에서 10년 이상을 달성할 수 있습니다. 고온 황화, 침탄 및 열 피로는 주요 고장 원인을 나타냅니다. 정기적인 비파괴 테스트를 통해 서비스 수명을 효과적으로 연장할 수 있습니다.
06
튜브 시트 교체가 필요한 시기를 결정하는 방법
다음 조건이 관찰되면 튜브 시트 교체를 고려해야 합니다. 허용 오차를 초과하는 튜브 구멍 타원형, 누출을 유발하는 밀봉 표면 손상, 부식 허용치를 초과하는 벽 두께 감소 또는 임계 치수에 도달하는 균열 전파. Tuopu Industry (Jiangsu) Co., Ltd.에서는 연간 유지보수가 중단되는 동안 초음파 두께 측정 및 침투 탐상 테스트를 수행할 것을 권장합니다.
