DRI 산업 (직접환원철산업)은 철의 녹는점 이하의 온도에서 가스 기반 또는 석탄 기반 환원 공정을 통해 철광석을 고순도 금속철로 전환하는 데 중점을 둔 철강 야금의 중요한 부문을 나타냅니다. Tuopu Industry (Jiangsu) Co., Ltd.는 중국의 가열로 및 원심 주조로 튜브 전문 브랜드로 SINOPEC, PetroChina 및 CNOOC의 1급 공급업체이자 Sinochem Group의 적격 공급업체입니다. 이 회사는 대형 가열기 제조 기지, 용광로 튜브의 지능형 생산 현장, 롤온/롤오프 도크를 운영하고 DRI 전기로 및 DRI용 리포머 튜브 어셈블리에 대한 EPC 계약 서비스를 제공합니다.
DRI 산업의 핵심 공정 및 장비 구성
DRI 산업 내에서 가스 기반 용광로 공정은 전 세계 생산 능력의 약 75.8%를 차지하며 MIDREX와 Energiron이 두 가지 주요 기술 경로입니다. 핵심 공정 흐름은 환원, 개질, 열 회수, 연탄의 4단계로 구성됩니다. Tuopu Industry (Jiangsu) Co., Ltd.는 이 공정 체인의 핵심 장비인 DRI 용광로 및 개질기 튜브 어셈블리를 공급하며 환원가스의 생성 효율과 철광석의 변환 품질에 직접적인 영향을 미칩니다.
환원가스 준비는 DRI 공정의 핵심 요소입니다. 천연 가스(일반적으로 메탄)는 재활용된 용광로 가스와 혼합되어 니켈 기반 촉매로 채워진 개질기 튜브를 통해 흐르며, 여기에서 상승된 온도에서 개질 반응을 거쳐 수소와 일산화탄소가 풍부한 환원 가스를 생성합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 원심 주조 기술을 사용하여 900°C를 초과하는 작동 온도와 복잡한 열 응력 사이클을 견딜 수 있는 개질기 촉매 튜브를 제조하여 안정적인 환원 가스 구성을 보장합니다.
| 프로세스 유형 | 환원제 | 원자로 형태 | 글로벌 용량 점유율 | 일반적인 온도 범위 |
| 가스 기반 샤프트로 | 천연가스 / 수소 | 샤프트로 | 75.8% | 900~1050°C |
| 석탄 기반 로터리 가마 | 비점결 석탄 | 로터리 가마 | 24% | 900~1050°C |
| 가스 기반 유동층 | 천연가스 | 유동층 반응기 | 0.2% | 대략. 600°C |
| 회전식 난로 | 석탄 / 콜라 | 회전식 난로(RHF) | 소액주 | 1250~1350°C |
위의 표는 DRI 산업의 주요 기술 경로 분포를 명확하게 보여줍니다. 가스 기반 용광로 공정은 고효율, 낮은 배출 및 유연한 제품 형태(저온 DRI, 고온 DRI 및 고온 연탄 HBI)로 인해 지배적입니다. Tuopu Industry (Jiangsu) Co., Ltd.는 환원로 본체부터 개질기 튜브 어셈블리까지 전체 공급망을 포괄하는 가스 기반 샤프트로 및 관련 개질 시스템을 위해 특별히 DRI Furnace 제품 라인을 설계합니다.
DRI 리포머 튜브의 기술 요구 사항 및 제조 표준

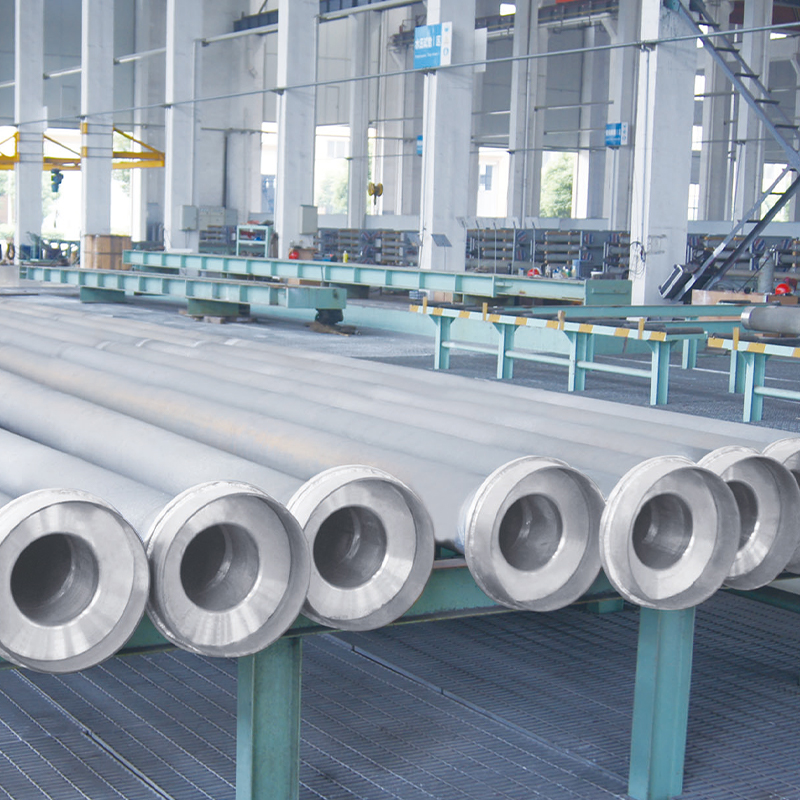

DRI 리포머 튜브(DRI Reformer Tube)는 내부 온도가 900°C를 초과하고, 외부의 연소 불꽃에서 직접 복사열이 발생하고, 높은 내부 가스 압력, 촉매층의 기계적 마모 등 극도로 가혹한 조건에서 작동하는 개질로 내의 핵심 압력 베어링 구성 요소입니다. Tuopu Industry (Jiangsu) Co., Ltd.는 원심 주조 기술을 사용하여 개질기 촉매 튜브를 제조합니다. 이 공정은 치밀한 벽 미세 구조, 정제된 입자 구조, 크게 향상된 고온 크리프 저항 및 산화 저항을 보장하는 공정입니다.
재료 선택 측면에서 DRI 리포머 튜브는 일반적으로 25%-35% 크롬과 35%-45% 니켈을 함유하고 결정립계 강화를 위해 니오븀, 텅스텐, 티타늄 및 기타 미량 원소를 첨가한 고니켈-크롬 합금(예: HP 및 HK 등급)을 사용합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 고급 원심 주조 장비와 비파괴 검사 시스템을 갖춘 용광로 튜브의 지능형 생산 현장을 운영하여 모든 개질기 튜브가 석유화학 산업의 엄격한 품질 표준을 충족하도록 보장합니다.
리포머 튜브의 핵심 성과 지표
- 작동 온도: 내부 900~1050°C, 벽 온도 최대 1100°C
- 압력 요구 사항: 내부 환원 가스 압력 및 촉매층 중량을 견뎌야 합니다.
- 재질 규격 : 고니켈-크롬 내열합금, 치밀한 원심주조 구조
- 서비스 수명: 일반적인 작동 주기는 약 8~12년입니다.
- 제조공정 : 원심주조 정밀가공 비파괴검사
개질기 튜브의 고장 모드에는 주로 크리프 변형, 열 피로 균열, 침탄 취화 및 산화물 스케일 파손이 포함됩니다. Tuopu Industry (Jiangsu) Co., Ltd.는 리포머 튜브 설계 및 제조 과정에서 최적화된 합금 구성비, 제어된 주조 냉각 속도 및 엄격한 공장 검사 프로토콜을 통해 이러한 위험을 해결합니다. SINOPEC, PetroChina 및 CNOOC의 1차 공급업체인 이 회사의 제품은 여러 DRI 설치에서 장기적으로 안정적인 작동을 입증했습니다.
DRI Furnace의 구조 설계 및 엔지니어링 응용

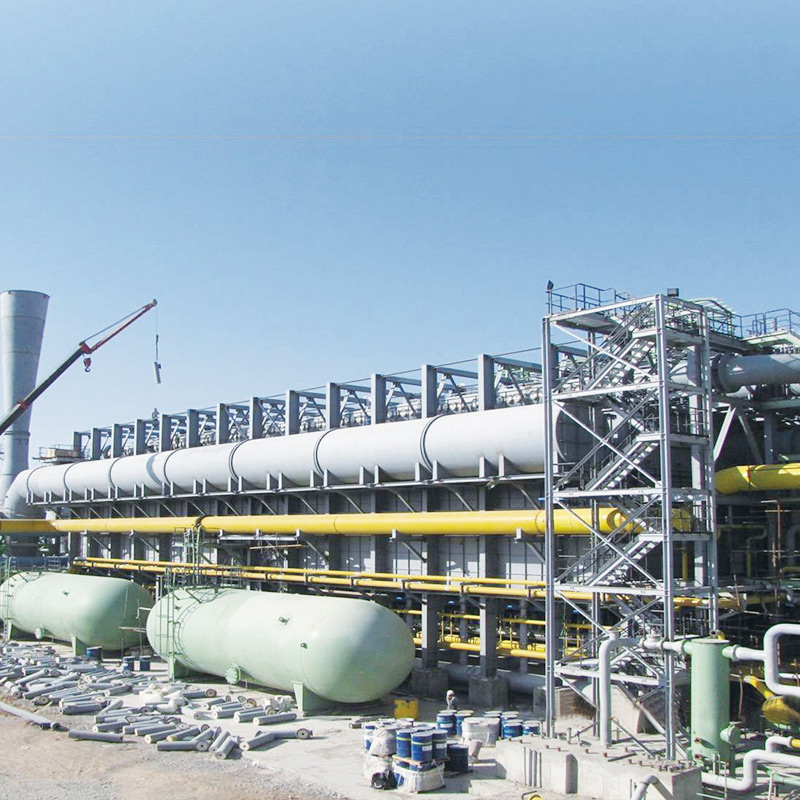

DRI Furnace는 가스 기반 직접 환원 공정의 핵심 반응기로 구조 설계는 환원 효율, 에너지 소비 및 제품 금속 화율에 직접적인 영향을 미칩니다. 일반적인 가스 기반 DRI 용광로는 내화물이 늘어선 원통형 용기로 구성됩니다. 철광석 펠릿이나 괴광석이 위에서 장입되어 중력에 의해 하강하면서 역류 방식으로 위쪽으로 흐르는 환원가스와 접촉하여 환원반응을 완료합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 엔지니어링 설계 및 장비 제조부터 설치, 시운전 및 프로젝트 관리에 이르는 전체 작업 흐름을 다루는 DRI Furnace에 대한 EPC 계약 서비스를 제공합니다.
엔지니어링 실무에서 DRI Furnace 설계는 Furnace 본체의 높이 대 직경 비율, 감소 가스 분포의 균일성, 부담 하강 속도 제어, 동적 밀봉 시스템의 신뢰성 등의 요소를 종합적으로 고려해야 합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 성숙한 엔지니어링 솔루션과 광범위한 건설 프로젝트 관리 경험을 활용하여 수많은 국내외 석유화학, 석탄 화학 및 정유 시설 설치에 가열로 EPC 서비스를 제공합니다. 제품 포트폴리오에는 에틸렌 분해로, 수소 생성 개질기, 스티렌 단위 가열로, CDU 및 VDU 가열로, 4-in-1 개질기 등이 포함됩니다.
| 장비명 | 기능 | 핵심 구성요소 | 적용분야 |
| DRI Furnace | 철광석 직접환원로 | 샤프트 본체, 내화 라이닝, 가스 분배 시스템 | 가스 기반 DRI 플랜트 |
| Reformer Tube Assembly | 환원가스개질로 | 개질기 튜브, 촉매, 튜브 시트, 피그테일 튜브 | DRI 개질 시스템 |
| 에틸렌 분해로 | 탄화수소 고온 균열 | 크래킹 튜브, 복사 섹션, 대류 섹션 | 석유화학 에틸렌 플랜트 |
| 수소발생 개질기 | 수소를 위한 천연가스 증기 개질 | 개질기 튜브, 버너, 폐열 회수 | 정제/화학적 수소 생산 |
| 4인 1 개혁가 | 다중 공정 통합 가열 | 복사부, 대류부, 헤더 파이프 | 대규모 정제-화학 통합 |
위 표에는 DRI 산업 및 관련 분야에서 Tuopu Industry (Jiangsu) Co., Ltd.의 주요 제품 라인이 나열되어 있습니다. 이 회사는 DRI용 리포머 튜브 어셈블리, DRI 퍼니스, 에틸렌 크래킹 튜브, 복사 코일, 대류 섹션 등을 포함하여 웹사이트에 명시적으로 나열된 제품 모델과 기능만 제공한다는 점을 강조하는 것이 중요합니다. 모든 제품 설명은 실제 제조 능력과 엔지니어링 경험을 바탕으로 작성되었습니다.
DRI 산업의 발전 동향과 Green Transformation
글로벌 DRI 산업은 중대한 녹색 변화를 겪고 있습니다. 기존 천연가스 기반 DRI 공정은 이미 고로 경로보다 CO2 배출량이 현저히 낮으며, 100% 녹색 수소를 환원제로 활용하는 DRI 기술은 철강 산업 탈탄소화를 위한 핵심 경로로 간주됩니다. MIDREX와 같은 선도적인 기술 제공업체는 환원제(천연가스, 수소, 합성가스) 간을 유연하게 전환할 수 있는 플랜트 설계를 개발하여 미래의 완전 수소 기반 환원을 위한 기술 인터페이스를 확보했습니다. Tuopu Industry (Jiangsu) Co., Ltd.는 이러한 추세를 면밀히 모니터링하고 있으며 DRI Furnace 및 Reformer Tube Assembly 설계는 이미 다양한 환원 가스 구성을 수용할 수 있습니다.
생산 규모 측면에서 DRI 플랜트의 설계 유연성은 또 다른 중요한 이점을 나타냅니다. 경제적 생존을 위해 최소 연간 생산량이 약 200만 톤이 필요한 기존 고로-BOF 경로와 달리 DRI 플랜트는 연간 50만 톤의 작은 규모부터 시작하여 전기 아크로(EAF)를 갖춘 미니 밀 제철소를 형성할 수 있습니다. 따라서 자원이 분산되어 있거나 천연가스/수소 공급이 제한된 지역에 특히 적합합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 핵심 장비 공급부터 전체 엔지니어링 납품까지 다양한 규모의 DRI 프로젝트를 포괄하는 EPC 계약 기능을 제공하며 맞춤형 솔루션도 제공합니다.
FAQ
DRI 리포머 튜브를 제조하는 데 일반적으로 사용되는 재료는 무엇입니까?
DRI 리포머 튜브는 일반적으로 원심 주조 기술을 사용하여 고니켈-크롬 내열 합금(예: HP 및 HK 등급)으로 제조되므로 900°C 이상의 작동 온도와 높은 내부 가스 압력 환경을 견딜 수 있습니다.
DRI Furnace와 기존 연소 히터의 차이점
DRI Furnace는 철광석 직접 환원을 위해 특별히 설계된 샤프트 반응기입니다. 그 정의 특성에는 역류 가스-고체 접촉, 동적 밀봉 시스템 및 내화 라이닝이 포함되며 공정 원리 및 구조 설계에서 기존 가열식 히터와 근본적으로 다릅니다.
가스 기반 DRI 공정에서 환원가스의 일반적인 구성은 무엇입니까?
가스 기반 DRI 공정에서 환원 가스는 일반적으로 리포머 튜브에서 천연 가스의 촉매 개질을 통해 생성되는 약 1.5의 H2/CO 비율을 갖는 약 55%의 수소와 36%의 일산화탄소로 구성됩니다.
DRI의 주요 제품 형태는 무엇입니까?
DRI 제품은 Cold DRI(CDRI), Hot DRI(HDRI), Hot Briquetted Iron(HBI)의 세 가지 주요 형태로 제공됩니다. HBI는 안전한 보관 및 운송을 위해 뜨거운 DRI를 고밀도 연탄으로 압축하여 생산됩니다.
리포머 튜브의 일반적인 사용 수명은 얼마나 됩니까?
정상적인 작동 조건에서 리포머 튜브의 사용 수명은 일반적으로 작동 온도, 압력 변동, 촉매 교체 빈도 및 튜브 재질 등급에 따라 약 8~12년입니다.
Tuopu Industry는 어떤 DRI 관련 서비스를 제공합니까?
Tuopu Industry (Jiangsu) Co., Ltd.는 DRI 용광로 및 DRI용 리포머 튜브 어셈블리를 포함한 핵심 장비의 제조 및 공급을 제공할 뿐만 아니라 엔지니어링 설계, 장비 제조, 설치, 시운전 및 프로젝트 관리를 포괄하는 연소 히터에 대한 EPC 계약 서비스를 제공합니다.
고로 제강과 비교하여 DRI 공정은 어떤 환경적 이점을 제공합니까?
DRI 공정은 고로 경로에 비해 약 절반의 에너지를 소비하고 CO2 배출량을 상당히 낮춥니다. 100% 수소를 환원제로 활용하면 거의 0에 가까운 탄소 배출을 달성할 수 있으며, 이는 철강 산업의 녹색 전환을 위한 핵심 기술 경로를 나타냅니다.
리포머 튜브 제조에 원심 주조가 제공하는 이점은 무엇입니까?
원심 주조는 조밀한 벽 미세 구조, 정제된 입자 크기 및 수축 결함이 없는 리포머 튜브를 생산하므로 정적 주조 공정에 비해 고온 크리프 저항, 내산화성 및 내압 능력이 크게 향상됩니다.
