석유화학 산업용 연소식 히터 연료연소를 통해 공정유체를 특정 온도까지 끌어올리는 석유화학공장의 핵심 열설비입니다. 이는 에틸렌 분해, 촉매 개질 및 수소처리와 같은 중요한 단위에 널리 적용됩니다. Tuopu Industry (Jiangsu) Co., Ltd.는 중국의 가열로 및 원심 주조로 튜브 전문 브랜드로 SINOPEC, PetroChina 및 CNOOC의 1급 공급업체이자 Sinochem Group의 적격 공급업체입니다. 이 회사는 대규모 가열로 제조 기지, 지능형 용광로 튜브 생산 현장, 롤온/롤오프 도크를 운영하며 전 세계 석유화학, 석탄화학, 정유 산업 고객에게 가열로에 대한 EPC 계약 서비스를 제공하는 데 전념하고 있습니다.
석유화학 가열식 히터의 핵심 유형 및 엔지니어링 응용
석유화학 시설에서 석유화학 산업용 연소식 히터는 공정 요구사항에 따라 다양한 구조 형태로 분류됩니다. Tuopu Industry (Jiangsu) Co., Ltd.는 성숙한 엔지니어링 솔루션을 유지하고 다양한 프로세스 라이센스 제공자의 사양에 따라 맞춤형 설계를 수행합니다. 주요 유형으로는 상자형로, 원통형로, 수직로 등이 있습니다. 박스형 히터에서 복사 섹션 튜브의 공정 유체는 주로 화염의 직접적인 복사를 통해 열을 흡수하는 반면, 대류 섹션은 연도 가스 대류를 통해 열을 전달합니다. 원통형 퍼니스는 일반적으로 수직으로 배열된 방사형 튜브를 특징으로 하며 일부 모델은 공간이 제한된 설치에 적합한 나선형 코일 디자인을 채택합니다.
연소 공기 공급의 관점에서 볼 때 엔지니어링 설계에는 자연 통풍, 강제 통풍, 유도 통풍 및 균형 통풍의 네 가지 모드가 포함됩니다. 강제 통풍은 팬을 사용하여 공기 속도를 높이고 연료-공기 혼합을 개선합니다. 자연 통풍은 굴뚝 내부와 외부의 가스 밀도 차이에 의존하여 흡입을 생성합니다. 균형잡힌 통풍은 정밀한 연소 제어를 위해 강제 및 유도 통풍 팬을 모두 사용합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 연소식 히터 엔지니어링에 대한 광범위한 경험을 축적했으며 프로젝트 현장 조건에 따라 최적의 환기 방식을 선택합니다.
Tuopu 산업 핵심 제품 포트폴리오
Tuopu Industry (Jiangsu) Co., Ltd.는 실제 엔지니어링 경험을 바탕으로 독립적으로 제조된 모든 제품을 사용하여 석유화학 산업용 연소 히터의 전체 산업 체인을 다루고 있습니다. 당사가 실제로 공급하는 주요 제품군은 다음 표와 같습니다.
| 제품 카테고리 | 핵심 기능 | 일반적인 응용 |
| 에틸렌 분해로 | 나프타, 에탄 및 기타 공급원료를 750~850°C에서 분해하여 에틸렌과 프로필렌을 생산합니다. | 올레핀 생산 단위 |
| 수소발생 개질기 | 천연가스 또는 탄화수소 증기 개질 반응을 위해 최대 1000°C의 열에너지를 제공합니다. | 정제소 수소 공급 장치 |

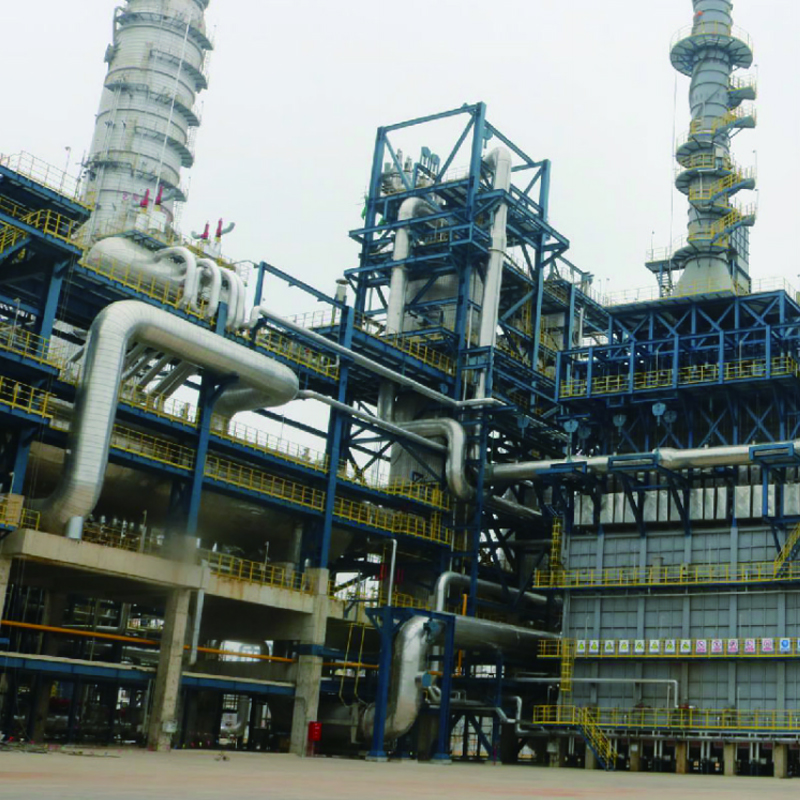

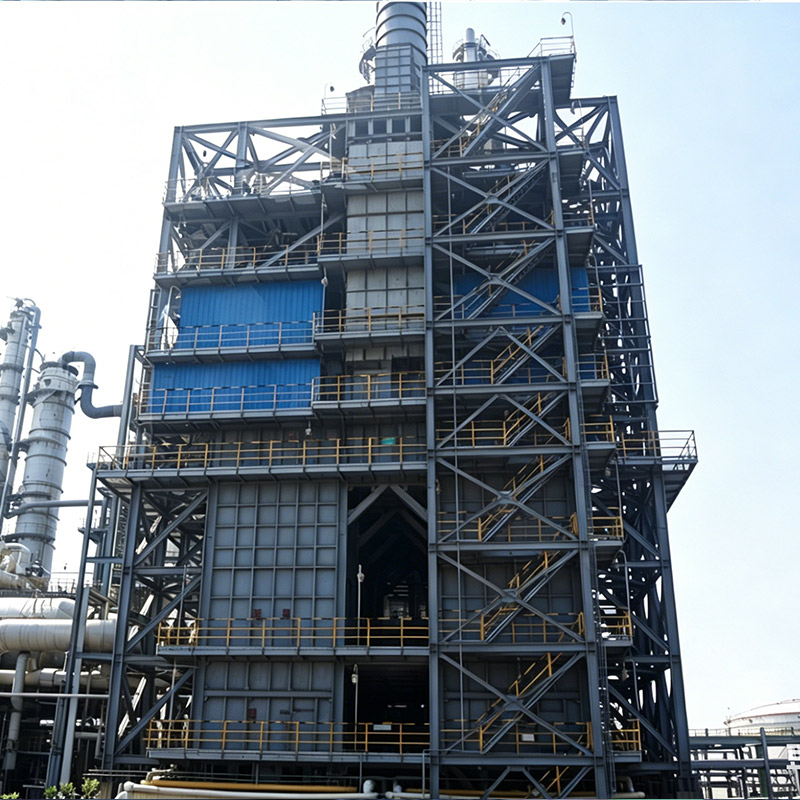

| 스티렌 유닛 히터 | 스티렌 공정에 에틸벤젠 탈수소화를 위한 안정적인 열원 제공 | 스티렌 생산시설 |
| CDU 및 VDU 히터 | 다양한 유분을 분리하기 위해 원유 증류에 초기 열에너지를 제공합니다. | 정유소 CDU/VDU 장치 |
| 4인 1 개혁가 | 여러 반응 기능을 통합하여 열 효율과 공간 레이아웃을 최적화합니다. | 석탄화학 및 합성가스 플랜트 |

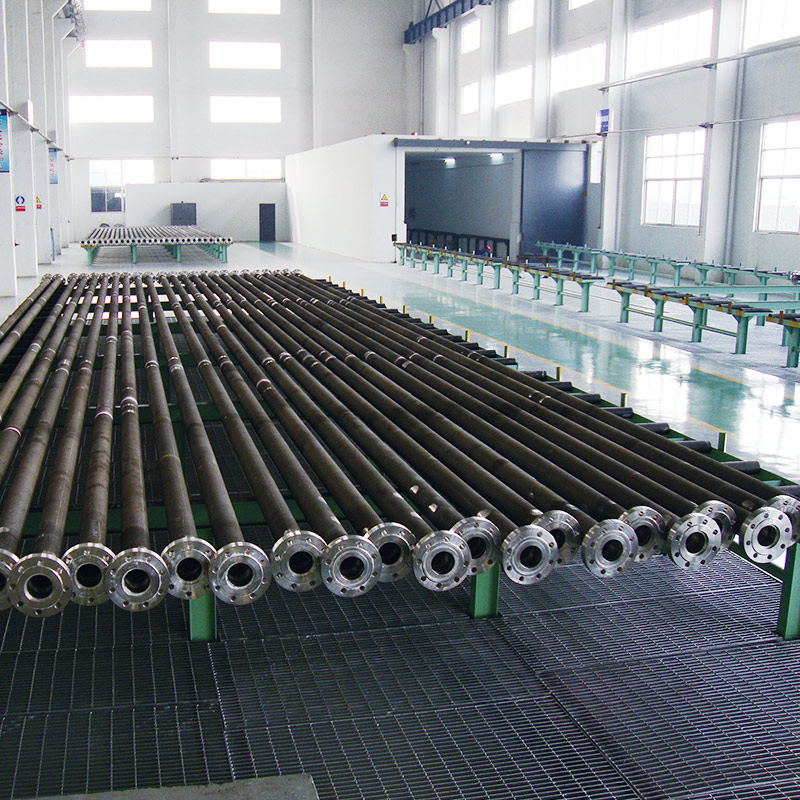

| DRI 리포머 튜브 어셈블리 | 직접환원철 공정용 고온 내성 반응관 조립체 공급 | 제강 DRI 설치 |
| 에틸렌 크래킹 튜브 | 극한의 열 순환을 견딜 수 있는 원심 주조 고온 합금 튜브 | 에틸렌 분해로의 복사 부분 |
| 빛나는 코일 | 복사열 전달 효율을 최적화하고 열 부하를 균일하게 분산시킵니다. | 다양한 연소 히터의 복사 단면 |
| 대류 섹션 모듈 | 배가스의 폐열을 회수하여 전반적인 열효율을 향상시킵니다. | 연소된 히터의 최종 폐열 회수 |

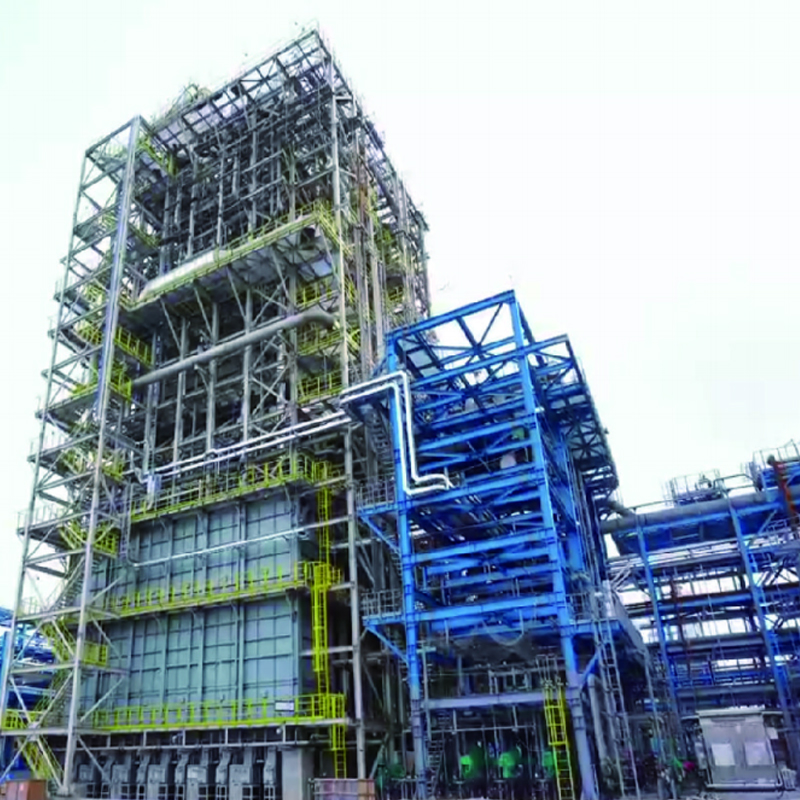

에틸렌 분해로에 대한 엔지니어링 설계 및 EPC 서비스
에틸렌 분해로는 석유화학 산업에서 기술적으로 가장 복잡한 연소 히터 유형 중 하나입니다. Tuopu Industry (Jiangsu) Co., Ltd.는 에틸렌 분해로 설계 및 제조에 대한 심층적인 전문 지식을 보유하고 있으며 고객에게 프로세스 패키지 설계부터 공장 가동까지 에틸렌 분해로 서비스를 위한 전체 프로세스 EPC를 제공합니다.
연소식 히터 엔지니어링 실무에서 에틸렌 분해로의 설계 핵심은 복사 섹션 코일의 선택 및 배열에 있습니다. Tuopu Industry (Jiangsu) Co., Ltd.는 에틸렌 분해로 복사 단면의 핵심 재료로 원심 주조 고온 합금 튜브를 사용하여 750-850°C의 작동 온도에서 우수한 크리프 저항성과 내산화성을 유지합니다. 이 회사는 에틸렌 분해로 프로젝트를 위한 여러 EPC를 완료하여 상당한 엔지니어링 구현 경험을 축적했습니다.
에틸렌 분해로 프로젝트를 위한 EPC는 공정 설계, 장비 조달, 현장 건설, 시운전 및 시동 단계 전반에 걸친 정확한 조정을 포함하는 매우 높은 프로젝트 관리 역량을 요구합니다. 자체 제조 기반과 전문 프로젝트 관리 팀을 활용하는 Tuopu Industry (Jiangsu) Co., Ltd.는 에틸렌 분해로 프로젝트의 건설 일정과 투자 비용을 효과적으로 통제하여 성공적인 첫 시작을 보장합니다.
엔지니어링 설계 및 제조 역량
Tuopu Industry (Jiangsu) Co., Ltd.는 연소식 히터 엔지니어링 분야에서 설계, 제조 및 건설 관리에 이르는 전체 체인 역량을 보유하고 있습니다. 이 회사는 대규모 장비 선적을 위한 롤온/롤오프 도크를 갖춘 대규모 가열기 제조 기지와 지능형 용광로 튜브 생산 라인을 운영하고 있습니다. 프로젝트 관리 분야에서 Tuopu Industry (Jiangsu) Co., Ltd.는 기본 설계부터 세부 엔지니어링까지 전체 프로세스를 포괄하는 수많은 국내외 석유화학, 석탄 화학 및 정유 프로젝트를 완료했습니다.
열효율은 가열식 히터의 핵심 성능 지표입니다. 복사부와 대류부 사이의 열부하 분포를 최적화하고, 고효율 버너를 채택하며, 폐열 회수 시스템을 구현함으로써 현대 석유화학 히터는 85% 이상의 열효율을 달성할 수 있습니다. Tuopu Industry (Jiangsu) Co., Ltd.는 설계 단계에서 전산유체역학(CFD) 시뮬레이션을 활용하여 화염 패턴을 최적화하고, 용광로 튜브에 화염이 충돌하여 발생하는 국부적인 과열을 방지하는 동시에 질소산화물 배출을 줄입니다.
안전한 작동 및 유지 관리 필수 사항
석유화학산업용 연소형 히터의 안전한 작동은 무엇보다 중요합니다. Tuopu Industry (Jiangsu) Co., Ltd.는 프로젝트 실행 중에 API 560 및 기타 국제 표준을 엄격히 준수하여 장비 설계, 재료 선택, 제조 검사 및 설치 시운전이 규제 요구 사항을 준수하도록 보장합니다. 주요 안전 조치는 다음과 같습니다.
- 화실 내 연료 축적을 방지하기 위한 버너 관리 시스템(BMS) 및 안전 계장 시스템(SIS) 인터록 보호
- 내부 탄소 침전물로 인한 열 전달 저하 및 튜브 벽 과열을 방지하기 위한 퍼니스 튜브 코킹 모니터링 및 온라인 디코킹 기술
- 실시간 용광로 상태 감시를 위한 다점 온도 모니터링 및 화염 감지 시스템
- 로 본체의 구조적 무결성을 보장하기 위해 내화물 및 절연층을 정기적으로 검사하고 교체합니다.
유지 관리 전략과 관련하여 Tuopu Industry (Jiangsu) Co., Ltd.는 상태 기반 예측 유지 관리를 권장하며, 튜브 벽 온도, 연도 가스 구성 및 연료 소비율과 같은 매개변수를 모니터링하여 잠재적인 고장을 사전에 식별함으로써 계획되지 않은 가동 중지 시간을 줄입니다.
자주 묻는 질문
01
석유화학 가열식 히터의 주요 열 손실 원인은 무엇입니까?
1차 열 손실에는 배가스 열 손실(60%~80% 차지), 노체 복사 손실, 불완전 연소 손실, 개방 복사 손실이 포함됩니다. 배가스 폐열 회수를 위한 공기 예열기 설치, 단열재 두께 최적화, 낮은 과잉 공기 연소 기술 채택 등을 통해 이러한 손실을 크게 줄일 수 있습니다.
02
에틸렌 분해로와 기존 연소 히터 간의 설계 차이점
에틸렌 분해로는 매우 짧은 체류 시간 내에 공급원료를 750~850°C로 가열하고 반응을 신속하게 냉각시켜야 합니다. 따라서 복사 섹션은 열 유속 분포 균일성에 대한 요구 사항이 매우 높은 작은 직경, 짧은 체류 시간 코일 설계를 채택합니다. 기존의 가열식 히터는 상대적으로 완화된 튜브 직경과 유속 설계를 통해 정상 상태 열 전달에 중점을 둡니다.
03
히터 튜브의 코킹 메커니즘 및 예방 조치
코킹은 탄화수소가 고온에서 균열되어 튜브 벽에 부착된 탄소 침전물을 형성하여 열 전달 효율을 감소시키고 튜브 벽 과열을 일으키는 현상입니다. 예방 조치에는 적절한 균열 심각도 제어, 온라인 증기 탈코킹 기술 사용, 코킹 방지 합금 재료 선택, 노 튜브 내부 표면 처리 공정 최적화 등이 포함됩니다.
04
강제 통풍과 자연 통풍 히터의 선택 기준
강제 통풍은 고도가 높은 지역이나 정밀한 연소 공기 제어가 필요한 용도에 적합하여 버너당 더 높은 열 방출률을 가능하게 합니다. 자연 통풍은 간단한 구조와 낮은 운영 비용을 특징으로 하며 안정적인 연료 가스 공급과 유리한 환경 조건을 갖춘 설치에 이상적입니다. Tuopu Industry (Jiangsu) Co., Ltd.는 프로젝트 고도, 기후 및 연료 특성을 기반으로 종합적인 평가를 수행합니다.
05
가열식 히터 프로젝트에 대한 EPC 계약 모드의 장점
EPC 모델은 단일 책임 주체 하에서 설계, 조달 및 건설을 통합하여 인터페이스 조정 문제를 효과적으로 제거하고 건설 일정을 단축하며 총 투자를 제어합니다. 자체 제조 기반과 프로젝트 관리 경험을 활용하여 Tuopu Industry (Jiangsu) Co., Ltd.는 에틸렌 분해로 프로젝트를 위한 EPC를 포함하여 프로세스 패키지 설계부터 플랜트 가동까지 전체 프로세스 서비스를 고객에게 제공합니다.
06
정적 주조에 비해 원심 주조로 튜브의 장점
원심주조는 원심력에 의한 고속회전을 통해 튜브빌렛을 형성함으로써 수축공극과 기공이 없는 균일한 미세조직을 형성하고 입자구조가 미세화되는 공정입니다. 고온 크리프 저항성과 열피로 성능은 정주조 튜브보다 훨씬 우수하므로 에틸렌 분해로와 같은 극한 사용 조건에 특히 적합합니다.
결론
석유화학 산업용 연소식 히터는 석유화학 설비의 열 핵심 역할을 하며, 설계 수준은 공장 운영 효율성, 안전 및 경제성에 직접적인 영향을 미칩니다. Tuopu Industry (Jiangsu) Co., Ltd.는 1급 공급업체 자격, 완벽한 제조 기반, 광범위한 EPC 프로젝트 경험을 바탕으로 전 세계 고객에게 연소 히터 엔지니어링부터 장비 제조 및 현장 건설에 이르기까지 포괄적인 솔루션을 제공합니다. 에틸렌 분해로, 수소 발생 개질기, CDU 및 VDU 히터 등 Tuopu Industry (Jiangsu) Co., Ltd.는 에틸렌 분해로 계약 서비스를 위한 전문 EPC를 포함하여 국제 표준을 충족하는 맞춤형 제품과 서비스를 제공합니다.
