A 개질기 튜브 공업개질로의 복사부 내부에 설치되는 원심주조형 내열합금파이프입니다. 이는 공정 가스와 증기의 혼합물을 촉매층 위로 운반하여 벽을 통해 열을 흡수하여 일반적으로 섭씨 800~900도에 도달하는 온도에서 탄화수소가 수소가 풍부한 합성 가스로 변환됩니다. 간단히 말해서, 개질기 튜브는 촉매 개질을 가능하게 하는 압력 경계이자 열 전달 표면입니다.
수소 발생 개질기 내부에는 수십 또는 수백 개의 이러한 튜브가 니켈 기반 촉매로 포장된 용광로에 수직으로 매달려 있습니다. 튜브 뱅크를 둘러싸고 있는 버너는 외부 벽 온도를 내부 가스 온도보다 훨씬 높게 높여 혼합물이 촉매를 통해 아래로 흐르면서 증기 개질 반응을 촉진합니다. 튜브 벽은 한쪽은 극심한 열에 노출되고 다른 쪽은 고압 반응 가스에 노출되기 때문에 구성 요소는 수년 동안 파손 없이 크리프 변형, 침탄 및 열 피로를 견뎌야 합니다.
엔지니어들은 때때로 동일한 구성 요소를 촉매 충전물을 물리적으로 보유하고 있기 때문에 촉매 튜브라고 부르거나, 변환 반응이 내부에서 일어나기 때문에 반응 튜브라고 부릅니다. 세 가지 용어 모두 개질로의 동일한 물리적 부분을 설명하지만, 촉매 튜브는 일반 화학 처리에서 더 일반적이고 학술 또는 공정 엔지니어링 맥락에서는 반응 튜브가 더 일반적입니다.
리포머 튜브 설계는 좁지만 까다로운 작동 매개변수 세트에 따라 결정됩니다. 수소 및 합성가스 플랜트에서 볼 수 있는 일반적인 범위는 다음과 같습니다.
| 매개변수 | 일반적인 범위 |
| 내부 공정 가스 온도 | 섭씨 750~900도 |
| 외부 튜브 벽 온도 | 최대 섭씨 1000~1050도 |
| 설계압력 | 2.0~4.5MPa |
| 외경 | 100~180밀리미터 |
| 벽 두께 | 10~20밀리미터 |
| 설계 수명 | 80,000~100,000시간, 대략 9~11년 |
이 수치는 플랜트 용량, 공급원료 및 용광로 설계에 따라 다르므로 튜브는 일반적으로 고정 카탈로그에서 판매되기보다는 프로젝트별로 설계됩니다.
4가지 설계 특성은 신뢰할 수 있는 개질기 튜브와 조기에 고장나는 튜브를 구분합니다.
표준 개질기 튜브 외에도 여러 관련 구성요소가 개질, 분해 및 DRI 가열로 시스템 전반에 걸쳐 사용됩니다. 각각은 특정 열 및 공정 환경에 맞게 설계되었습니다.
이 세 가지 이름은 종종 같은 의미로 사용되므로 아래 표에서는 각 용어가 더 일반적으로 적용되는 위치를 명확히 보여줍니다.
| 기간 | 일반적인 사용법 |
| 리포머 튜브 | 특히 수소 발생 및 증기 메탄 개질로에 사용됩니다. |
| 촉매관 | 화학공정에 널리 사용되는 촉매층을 잡아주는 역할을 강조 |
| 반응관 | 변환 반응 자체에 초점을 맞춘 프로세스 엔지니어링 관점에서 튜브를 설명합니다. |
개질기 튜브는 연소로 내부에서 제어된 고온 촉매 전환이 필요한 공정의 핵심 구성 요소입니다.
대부분의 리포머 튜브는 니켈-크롬 내열 합금으로 원심 주조됩니다. 이 주조 방법은 단조 재료보다 크리프에 더 잘 저항하는 미세하고 균일한 입자 구조를 생성하기 때문입니다. 일반적인 합금 제품군에는 니오븀 및 티타늄이나 지르코늄과 같은 미세 합금 원소로 강화된 수정된 HP 등급이 포함되어 있어 지속적인 열 순환 하에서 고온 강도를 향상하고 서비스 수명을 연장합니다.
리포머 튜브를 선택하는 것은 카탈로그 구매가 아닌 프로젝트별 엔지니어링 결정입니다. 일반적으로 다음 요소가 선택 프로세스를 안내합니다.
리포머 튜브는 일반적으로 얼마나 오래 지속됩니까? 적절한 작동 조건에서 잘 제조된 개질기 튜브는 교체가 권장되기 전까지 일반적으로 설계 수명이 80,000~100,000 작동 시간(대략 9~11년)에 도달합니다.
리포머 튜브 치수를 맞춤 설정할 수 있나요? 예. 직경, 길이, 벽 두께 및 합금 구성은 일반적으로 각 프로젝트의 특정 용광로 설계 및 공정 요구 사항에 맞게 조정됩니다.
조기 개질기 튜브 고장의 원인은 무엇입니까? 가장 빈번한 원인은 고르지 못한 소성으로 인한 국지적 과열, 탄소가 풍부한 대기에 장기간 노출되어 발생하는 침탄, 설계 온도 이상에서 작동하여 누적되는 크리프 손상입니다.
직접환원철(DRI) 공장의 개질기 튜브는 일반적인 열교환기 튜브가 아닙니다. 그들은 천연 가스, 증기 및 재활용된 최고 가스가 약 850~950°C에서 반응하여 철광석을 감소시키는 수소와 일산화탄소를 생성하는 연소된 개질기 내부에 있습니다. 이러한 튜브가 크리프, 침탄 또는 균열이 발생하면 DRI 모듈은 환원 가스를 잃고 생산이 중단됩니다. 실용...

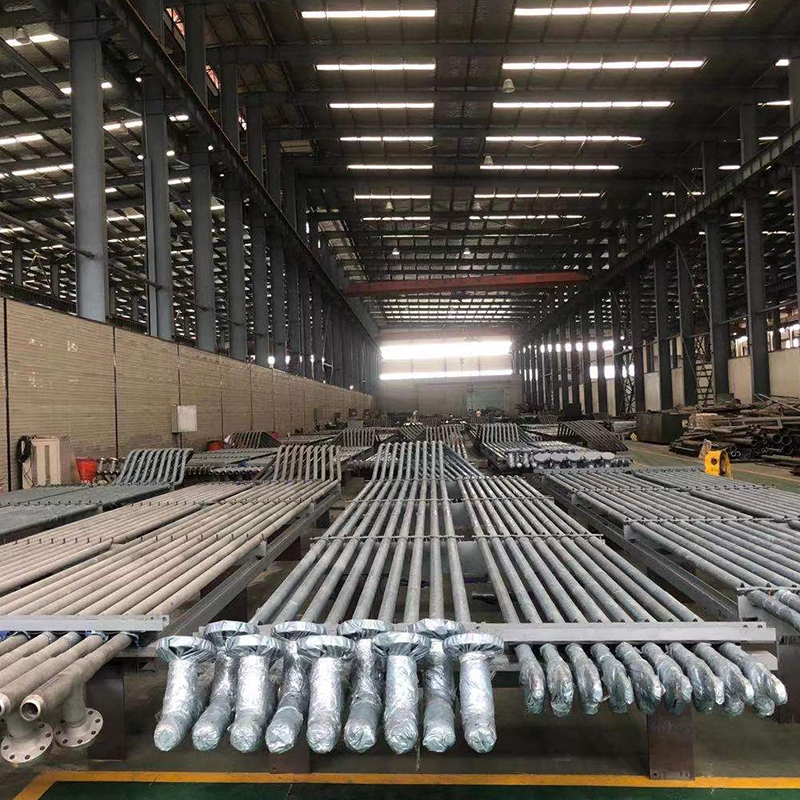

READ MORE5년차가 아닌 18개월차에 고장난 복사 코일은 에틸렌 생산을 중단시키는 것 이상의 역할을 합니다. 이는 계획되지 않은 가동 중단, 크레인 리프트 및 동일한 용광로의 모든 용접 재평가를 강제합니다. 이것이 엔지니어들이 크래킹 튜브를 파이프가 아닌 통제된 중요 품목으로 취급하는 이유입니다. 크래킹 튜브는 증기 분해 및 개질로에서 1,000...
